建筑能源管理InsightAPM/BEMS
一、企業簡介
研華科技成立于1983年，以“智能地球的推手”作為企業品牌愿景，是物聯網智能系統及嵌入式平臺產業的全球領導廠商。研華業務分布全球27個國家，擁有近8000名員工，以強大的技術服務及營銷網絡為客戶提供本土化響應的便捷服務。此外，研華推進產業伙伴共創，提供以邊緣智能和WISE-PaaS工業物聯網云平臺為核心的軟硬件整合解決方案，加速AIoT生態圈的布建與發展。
園區方案和技術能力
1.智慧園區解決方案：包含設備全生命周期管理、能源管理、智慧物業管理完整解決方案。
2.平臺架構能力：基于研華搭建的物聯網云平臺 WISE-PaaS 構建應用體系，使用數字孿生技術推動創新。
3.基于園區場景的人工智能：多種場景的 AI 算法，利用 AI 提高管理水平。
4.園區可視化：基于 BIM 的 3D 可視化，多視角多維度信息展示。
整合能力
1.上下整合：支持以插件方式接入園區各種子系統，比如暖通空調系統，消防系統，停車系統等，實現完整的方案場景覆蓋。
2.橫向整合：提供整合接口、文檔，可便捷與第三方伙伴的服務或方案進行整合，協同共創，打造行業領域完整解決方案。
二、工業APP簡介
（一）、問題定位
研華建筑能源管理（BEMS）APP主要解決企業用能一直存在著能源使用無序，未形成精準可量化用能數據，節能目標難以定位，節能計劃無跡可尋，容易超約罰款等問題。整個應用從能源實時監測、能效分析、節能監察、成本管理、能源交易多方面考量，以節能降耗為核心，形成“能源監控與對標->異常檢測->診斷分析->節能建議與策劃->量化效益”的精細化管理閉環，找出企業用能不合理單元，指明改善方向，給出優化建議。
（二）、創新點
1.提供靈活的用能分?jǐn)傆?jì)算方式，支持客戶自定義分?jǐn)偰Ｊ剑瑥椥詽M足不同應用場景的能耗分?jǐn)傆?jì)算需求，幫助企業有效核算各用能單位成本。
2.具有專業的能效診斷規則庫，內置多種診斷規則，以AI驅動進行設備及系統的能效分析，找出問題根源，指明改善方向。
3.完備的節能分析，以多元化統計、分析為依據，實現從能源用量對標->找出異常用能單元->異常用能行為分析->異常用能原因定位到最終的改善建議提供，形成完整的“一站式”服務，有效指導企業合理用能。
4.采用多租戶機制的服務模式，通過客戶權限對不同客戶的數據進行隔離，實現一個空間服務于多個客戶，減少單個客戶整體空間部署所需花費的成本。
5.彈性擴展，提供標準API接口，可便捷與第三方系統比如，MES，ERP、視頻等進行對接，打造企業統一監控管理平臺。
（三）、功能介紹
研華建筑能源管理 I.App, 是一款以研華WISE-PaaS工業云平臺為框架，以WISE-PaaS/InsightAPM設備資產績效管理I.App為基礎的專注于行業領域的產品。系統主要實現對建筑內部水、電、氣、熱等公用資源進行監控管理，與建筑內其他供能用能系統密切結合（比如供配電、供水系統、空調系統等），完成設備、人與能源的協調管理。系統不僅擁有能源監控、實時報警、分項計量、用能分析、用能統計、能耗排名、能源報表等常用功能模塊，還提供能源對標、用能異常診斷、原因分析、節能改善建議等進階功能模塊。此外，系統可以與研華WISE-PaaS/AIFS或第三方AI模型無縫對接，實現能源預測、重點能耗設備節能潛力分析與降耗技術應用，達到合理利用資源，節約能源，最大限度地降低建筑運營成本，最大程度降低對環境污染的目的。系統具有五大亮點功能：
1.全面量化管理
落實ISO 50001能源管理規范，涵蓋能源監控->測量->分析->績效評估，透明化整個能源使用過程，減少管理漏洞，避免能源浪費與非必要的建置成本。
2.多元化預警/告警
支持以統計、分析為依據的多元化異常報警，并及時提醒，便于管理者/運維人員第一時間進行處理。
3.異常診斷分析
內置多種診斷規則，以AI驅動進行設備及系統的能效分析，找出問題根源，指明改善方向。
4.能源成本分析
提升用能系統運行效率，于正常運營下最小化能源耗用/費用。
5.節能效益評估
建立能源對標，以量化的方式對節能措施進行效益評估，輔助經營者決策。
（四）、功能和技術指標優勢
指標1：多折算方式對比，相關描述：
支持標電、標煤、標CO2以及總量、人均、面積的換算及對比。
指標2：能源對標，相關描述：
支持能源用量按不同標準進行對標。
指標3：多時間和多對象用能對比，相關描述：
支持不同對象用能的橫向?qū)Ρ龋约白陨聿煌瑫r(shí)間段的縱向?qū)Ρ取?/span>
三、技術方案說明
（一）、工業APP架構

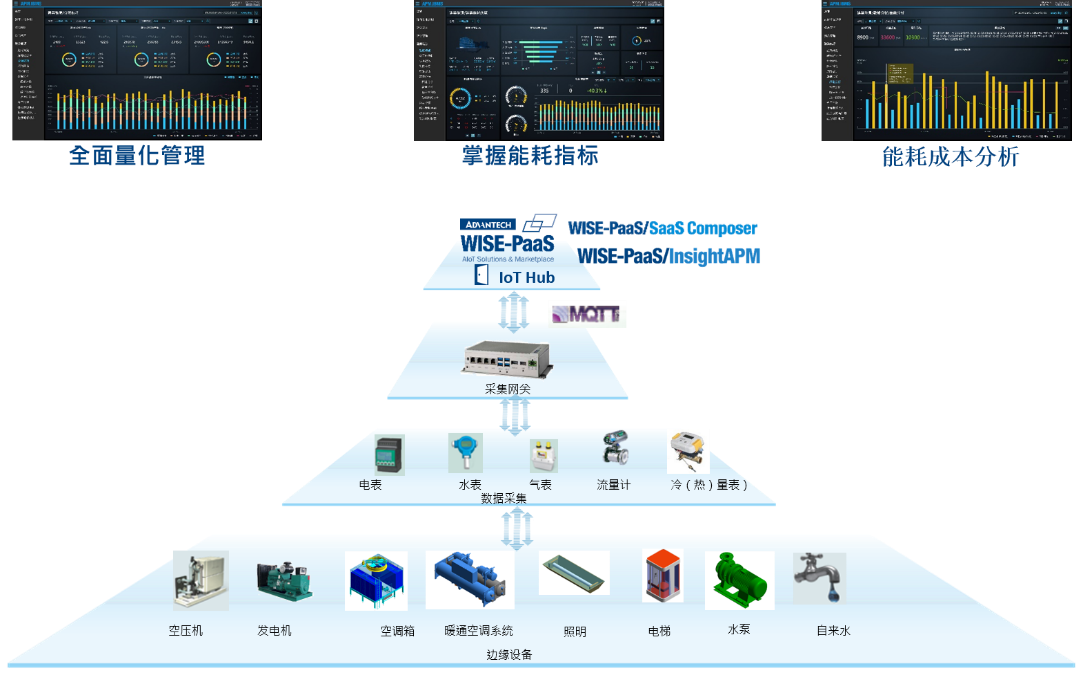

此為建筑能源管理APP的系統架構圖，底層為邊緣端設備，可以接入建筑中各類設備，比如空壓機、發電機、暖通空調設備、照明……等，邊緣采集網關通過各種儀表采集這些設備的能耗數據，再統一透過MQTT協議將所采集的數據上傳至WISE-PaaS工業云平臺，在平臺上數據經由InsightAPM進行基礎的數據匯集、預處理及轉存，最終由建筑能源管理APP進行專業的分析、統計及前端展示。
（二）、工業APP關鍵技術
前端技術：VUE， WISE-PaaS/SaaSComposer
后端技術：Python Sanic Java Spring
消息隊列技術：kafka Rabbitmq
日志技術：Elasticsearch、Logstash、Kibana
數據庫技術：PostgreSQL、MongoDB、Influxdb
四、應用情況描述
（一）、應用場景描述
本APP適用于智慧園區、醫療院所、購物中心、院校等需要能耗計量的場所。
（二）、商業化情況
客戶：重慶市第九人民醫院
項目背景：
響應重慶市“智慧醫院”建設號召，基于醫院衛生后勤智慧管理需求，建立一站式后勤綜合信息管理平臺，滿足醫院多功能、多維度、多應用場景的需求。
痛點：
各類系統多且獨立，無法做到數據共享，統一管理。
設備分散，監管運行狀態困難。設備故障時，難以及時定位故障位置與現場情況。
日常運維過度依賴人工巡檢，消耗大量人力成本。
用能情況模糊不清，僅通過電費數據進行估算，缺乏精準量化的數據對科室進行精細化績效管理。
方案價值：
建立統一的后勤綜合管控平臺，打破系統孤島，實現人、設備及能源等對象的集成管理。
設備臺賬信息化管理，快速定位故障信息，提升設備監管效率。
通過自動巡檢、保養管理、智慧派工等實現智能化管理，全面提升運維效率。
按科室分項對能耗數據統計，全方位實現精細化管控，量化科室能耗KPI。
